Lithium-Ionen-Akkus/-Batterien

Die unterschätzte Gefahr

Die Energie der mobilen Gesellschaft = eine brandgefährliche Energie!

  • Lithium-Ionen-Akkus/-Batterien = allgegenwärtige Energiespender!
    Privat: Smartphones, Tablets, Notebooks, Kameras, Spielzeuge
    Industrie: Elektro-Werkzeuge, Elektro-Fahrzeuge, Notfallsysteme
    Elektromobilität: PKW, Nutzfahrzeuge, Elektrofahrräder, eBikes, eScooter

  • Lithium-Ionen-Akkus/-Batterien sind die effektivsten und flexibelsten Energiespeicher!
  • Die Energieinhalte von Lithium-Ionen-Akkus/-Batterien sind bedeutend größer im Vergleich zu den konventionellen Batterietechnologien!
  • Selbstentzündung und enorme Brandereignisse in Verbindung mit einer äußerst schnellen Brandausbreitung!
  • Das Gefahrenpotenzial und das Schadensausmaß im Brandfall ist deutlich erhöht!
  • Die Wahrscheinlichkeit und das Risiko verheerender Brände steigen enorm!
  • Entsorgungsbetriebe nennen Lithium-Ionen-Akkus-Batterien eine Hauptursache für Brände!
  • Ein Brand von Lithium-Ionen-Akkus/-Batterien ist nur mit hohem Aufwand zu löschen!
    Brände mit Lithium-Ionen-Akkus/-Batterien lassen sich oftmals nicht löschen und sind nur schwer zu kontrollieren! Konventionelle Löschmethoden zeigen keine bzw. /kaum Wirkung, und es ist ein von der Umgebung isolierter, kontrollierter und gesicherter Brand erforderlich!

Elektrische Überlastung

beim Laden und Entladen

    Mechanische Beschädigung

    in Kombination mit der hohen Energiedichte der Batterie

      Thermische Überlastung

      durch extreme Wärme bzw. Energiequellen

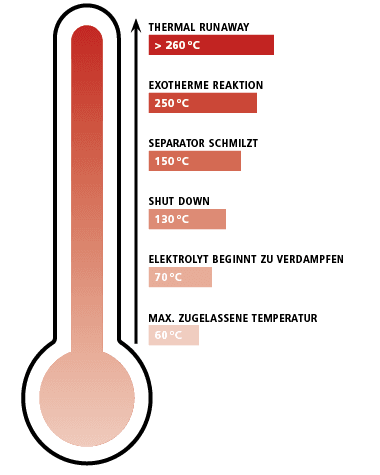

        Ursachen eines Thermal Runaway

        Die deutsche Versicherungswirtschaft (GDV e. V.) fordert:
        „Lithium-Ionen-Akkus/-Batterien sind grundsätzlich wie Gefahrstoffe zu behandeln!“

        • Hohes Risiko, wenn ein(e) Lithium-Ionen-Akku/-Batterie die gespeicherte Energie unkontrolliert abgibt – gefährliche Wärmeentwicklung!
        • Es kommt zu dem gefürchteten „Thermal Runaway“ (einer thermischen Kettenreaktion)!
        • Der Brand entwickelt sich rasend schnell und explosionsartig!
        • Brände mit Lithium-Ionen-Akkus/-Batterien lassen sich oftmals nicht löschen und sind nur schwer zu kontrollieren!
        • Die Feuerwehr kann oft nur benachbarte Bereiche schützen und den Brand isolieren!

        Der Transport ist klar geregelt, aber wie wird richtig gelagert?

        Im Sinne des Transportrechts sind Lithium-Ionen-Akkus/-Batterien immer gefährliche Güter und unterliegen daher beim Transport den Gefahrgutvorschriften. Sowohl in Deutschland als auch innerhalb der EU ist der Transport von Lithium-Ionen-Akkus-/Batterien klar geregelt. Entsprechende Verordnungen der Gesetzgeber geben vor, wie der Transport abgesichert sein muss. Im Gegensatz dazu gibt es weder in Deutschland, noch in der EU, noch im Regelwerk der Vereinten Nationen, welches unter dem bekannten Kürzel GHS weltweit Anwendung findet, eine gesetzliche Vorgabe bzw. Norm, wie Lithium-Ionen-Akkus/-Batterien „sicher“ zu lagern sind.

        Was passiert im Schadensfall?

        Der Gesamtverband der Deutschen Versicherungswirtschaft, kurz „GDV“, weist in seiner Publikation „Lithium-Batterien – Hinweise zur Schadenverhütung in Produktions- und Lagerbereichen“ (VdS 3103: 2019-6) auf diese Lücke hin und rät dringend dazu, Lithium-Ionen-Akkus/-Batterien als Gefahrstoff zu behandeln.

        Sollte es zu einem Brand kommen und die Empfehlungen seitens der Versicherung sind nicht ausreichend umgesetzt worden, dann besteht für den Versicherungsnehmer das hohe Risiko, dass entstandene Kosten nicht übernommen werden.

        Sicherheitsschränke und –behälter

        Mit dem Sortiment von UDO BÄR gehen Sie auf Nummer sicher. Die Sicherheitsschränke und -behälter sind speziell für die Lagerung von Lithium-Ionen-Akkus-/Batterien ausgerüstet. Durch ihren speziell konzipierten Aufbau, unter Verwendung von PyroBubbles® bzw. Löschgranulat, eignen sich die Behälter auch für den innerbetrieblichen Transport.

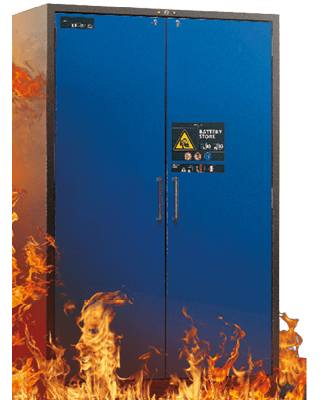

        Brandschutz von außen nach innen

        Bei Brandeinwirkung von außen …

        • sind eingelagerte Lithium-Ionen-Akkus/-Batterien 90 Minuten gegen Überhitzung geschützt.
        • wird verhindert, dass die im Schrank gelagerten Lithium-Ionen-Akkus/-Batterien instabil werden, sich spontan entzünden oder explodieren.
        • sind die Schränke von UDO BÄR zur Lagerung von Lithium-Ionen-Akkus/-Batterien sog. Typ 90-Modelle und somit nach EN 14470-1 feuerbeständig.
        • gelten Typ 90-Sicherheitsschränke gemäß TRGS 510 als Lagerabschnitt und erfüllen die Vorgaben der VdS 3103:2016-05.

        Brandschutz von innen nach außen

        Um den Brandschutz von innen nach außen zu kontrollieren, wurden die Schränke herstellerseitig einer zusätzlichen Brandprüfung unterzogen. Diese ist angelehnt an die EN 1363-1:2012-10 und dem DIBt-Entwurf „Grundsätze für Prüfung und Beurteilung des Feuerwiderstandes von Brandschutzgehäusen für Verteiler für elektrische Leitungsanlagen – Brand von innen“ Stand: 09/2014.

        Die Prüfergebnisse weisen nach, dass eine Feuerwiderstandsfähigkeit von über 90 Minuten erreicht wird! Die Schränke bieten somit einen hohen Schutz bei einem Brand von innen!

        Die Modelle BATTERY STORE PRO und BATTERY CHARGE sind zusätzlich mit einem 3-stufigen Warn-/Brandunterdrückungssystem ausgestattet. Das heißt: Es besteht ein idealer Schutz bei der Lagerung und insbesondere bei unbeaufsichtigten Ladevorgängen.

        Das mehrstufige Konzept, inklusive aktiv vorgeschalter Brandunterdrückung im Schrank, sorgt für ein deutliches Plus an Sicherheit, denn es bietet:

        • Genug Zeit für das Personal zur Flucht
        • Die Möglichkeit einer Aufschaltung an eine dauerhaft besetzte Gebäude-Leittechnik bzw. Brandmeldezentrale
        • Genug Zeit für Rettungskräfte und Feuerwehr zur Evakuierung und Einleitung notwendiger Maßnahmen

        2 JAHRE Servicevertrag inklusive!

        Beinhaltet eine jährliche sicherheitstechnische Überprüfung: Funktions-, Sicherheits-, Brandschutz- und lüftungstechnische Prüfung sowie eine Sicht- und Rechtssicherheitskontrolle

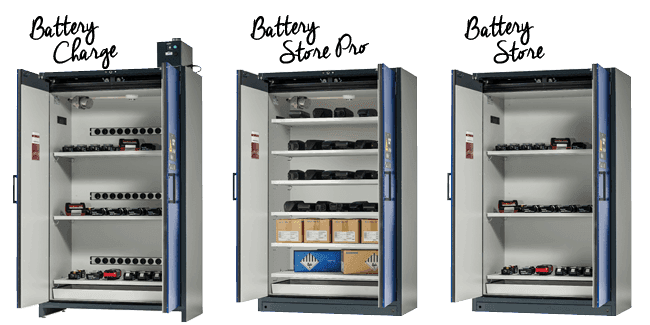

        Model

        Lagern

        Laden

        Brandschutz von außen (Typ 90)

        Brandschutz von innen

        3-stufiges, automatisches Warn- und Brandunterdrückungssystem

        Steckerfertige Ausführung

        Schutzkontaktsteckdosen zum Anschluss von Ladegeräten

        Integrierte technische Entlüftung

        Inklusive 2 Jahre Servicevertrag

        BATTERY
        CHARGE

        BATTERY STORE
        PRO

        x

        x

        x

        BATTERY STORE

        x

        x

        x

        x

        x

        x

        Sicherheitskonzept

        WARNMELDUNG

        EREIGNISSE

        Steigt die Innenraumtemperatur über 50 °C, so löst das Warn- bzw. Brandunterdrückungssystem eine Warnmeldung an die zentrale Leitstelle aus.

        Mögliche Gründe:
        ‍• Temperaturstau durch Batterie-Ladevorgänge
        • Ausfall der Lüftungsanlage

        SYSTEMREAKTIONEN

        Optische und akustische Signalgebung
        ‍• Die Warnleuchte (rote LED) wird aktiviert und leuchtet dauerhaft, die Funktionsanzeige (LED grün) erlischt
        • Alarm löst aus mit langsamem Tonintervall

        Der potenzialfreie Schaltkontakt
        wird geschaltet und die Alarmweiterleitung an die Gebäude-Leittechnik ist erfolgt.

        NACHFOLGENDE MASSNAHMEN

        Von der Warnmeldung geht keine unmittelbare Gefahr aus. Eine sofortige Sichtprüfung der Anlage durch innerbetrieblich qualifiziertes Personal kann durchgeführt werden, um dann gegebenenfalls weitere notwendige Maßnahmen einzuleiten. Sinkt die Innentemperatur wieder auf unter 50 °C, geht das System in den Normalbetrieb, die optische und akustische Signalgebung wird abgeschaltet.

        ALARMSTUFFE 1

        EREIGNISSE

        Die Alarmstufe 1 wird bei beginnender Rauchentwicklung im Schrank ausgelöst, sobald der Rauchmelder anspricht.

        Mögliche Gründe:
        ‍• Rauchmeldung ohne gleichzeitigen Temperaturanstieg

        SYSTEMREAKTIONEN

        Optische und akustische Signalgebung
        ‍• Die Warnleuchte (rote LED) wird aktiviert und leuchtet dauerhaft, die Funktionsanzeige (LED grün) erlischt. Hier Zeilenumbruch!
        • Alarm löst aus mit mittlerem Tonintervall.

        Optische und akustische Signalgebung
        ‍• wird geschaltet und die Alarmweiterleitung an die Gebäude-Leittechnik ist erfolgt

        NACHFOLGENDE MASSNAHMEN

        Eine sofortige Sichtprüfung der Anlage durch geschultes Fachpersonal (z. B. die Feuerwehr) kann durchgeführt und ggf. weitere notwendige Maßnahmen eingeleitet werden. Wird vom Rauchmelder keine weitere Rauchentwicklung im Schrankinnenraum detektiert, kann das System durch kurze Trennung von der Netzspannung wieder in den Normalbetrieb gesetzt werden.

        ALARMSTUFFE 2

        EREIGNISSE

        Die Alarmstufe 2 wird ausgelöst, wenn neben dem bereits aktivierten Rauchmelder (Alarmstufe 1) der Temperatursensor eine Innenraumtemperatur höher als 70 °C registriert.

        Mögliche Gründe:
        ‍• Brandentstehung

        SYSTEMREAKTIONEN

        Die optische und akustische Signalgebung ändert sich
        ‍• Die Warnleuchte (rote LED) schaltet von Dauerlicht auf Blinklicht
        • Der Alarm schaltet auf ein schnelles Tonintervall

        Beim Modell BATTERY CHARGE wird gleichzeitig
        ‍• die technische Entlüftung abgeschaltet
        • die Steckdosenleisten stromlos geschaltet Hier Zeilenumbruch
        •das Brandunterdrückungssystem ausgelöst

        NACHFOLGENDE MASSNAHMEN

        Das komplette System kann danach nur durch autorisierte Servicetechniker überprüft und, falls möglich, wieder in den Normalbetrieb gesetzt werden. Hierfür sind dann zumindest die Brandunterdrückungseinheit und der Rauchmelder zu tauschen. Bitte nehmen Sie dazu mit uns Kontakt auf.

        Ihre Vorteile mit dem BATTERY CHARGE und dem BATTERY STORE PRO:

        Ein integriertes 3-stufiges Warn- und Brandunterdrückungssystem
        Eine Brandentstehung im Schrank wird umgehend erkannt.
        Die Evakuierung der MitarbeiterInnen kann sofort erfolgen.
        Die Aufschaltung des Warn- und Brandschutzunterdrückungssystems an eine dauerhaft besetzteGebäude-Leittechnik bzw. Brandmeldezentrale sorgt zusätzlich dafür, dassgeschulte Rettungskräfte
        - schnell alarmiert werden und innerhalb kurzer Zeit vor Ort sind
        - nach einer ersten Einschätzung der Situation sofort weitere Maßnahmeneinleiten können
        - den Schrank z.B. direkt aus dem Gebäude entfernen können

        Dadurch werden weitere übergreifende Schäden auf Gebäude und Personen vermieden!

        Für den schnellen Transport sind die Schränke mit einem Transportsockel ausgerüstet.
        Die Trennung der Schränke vom Stromnetz erfolgt beim Transport automatisch.

        BATTERY CHARGE & BATTERY STORE PRO – Schränke mit Sicherheitssystem

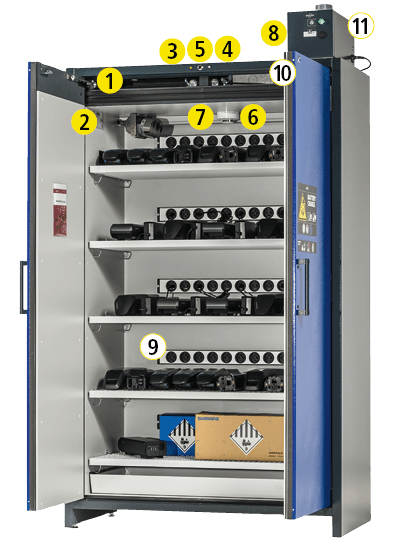

        Die Modelle BATTERY CHARGE und BATTERY STORE PRO verfügen neben dem feuerbeständigen, passiven Brandschutz von außen und von innen zusätzlich über ein hochwertiges 3-stufiges Warn- und Brandunterdrückungssystem im Schrankinnenraum. Folgende Komponenten sind bei beiden Modellen enthalten:

        1. Elektronische Steuerung inkl. potenzialfreiem Alarmkontakt zur Gebäude-Leittechnik
        2. Brandunterdrückungsvorrichtung
        3. Funktionsanzeige (LED grün)
        4. 2-stufige Warnleuchte (LED rot)
        5. 2-stufiges akustisches Alarmsignal
        6. Rauchmelder
        7. Temperatursensor
        8. Steckerfertige Ausführung zum Anschluss an das Stromnetz

        Modell BATTERY CHARGE zusätzlich mit:

        9.    Hochwertiger Steckdosenleiste mit Metallgehäuse und 10 Schutzkontakt-Steckdosen für jede Lager-/ Ladeebene komplett im Schrankinnenraum betriebsbereit montiert

        10.  Alle elektrischen Leitungen der Steckdosenleisten sind über Kabelkanäle zentral in einem Klemmkasten im Kopfteil vom Schrank montiert.

        11.  Technische Entlüftung zur Vermeidung von Wärmestau im Innenraum

        Gesamtleistung Modell BATTERY CHARGE:

        Standard: 1-phasig, Absicherung 16 A, Leistung max. 3,68 kW
        Optional: 3-phasig, Absicherung 3 x 16 A (je Phase 16 A), Leistung max. 11,04 kW

        Lieferung aller Schrankmodelle Frei Haus, ebenerdig, hinter die 1.verschließbare Türe, einsatzbereite Montage
        Lieferung Frei Verwendungsstelle auf Anfrage

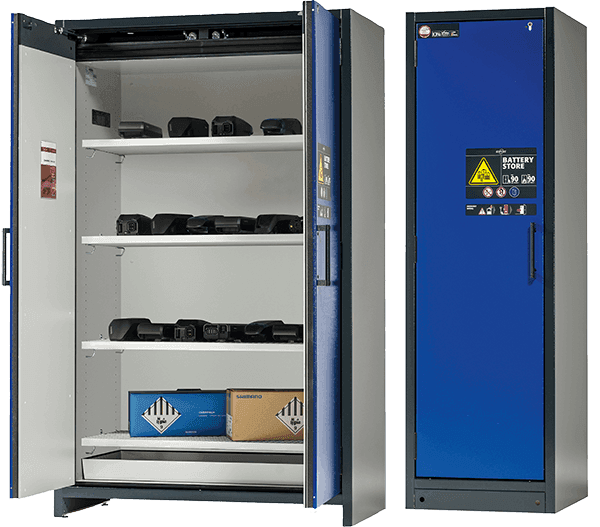

        Das Basismodell BATTERY STORE

        In 2 Größen mit Sicherheit ein guter Einstieg.

        • Besonders sicher selbstschließende Flügeltüren

        • Robust und schlagfest Stahlkonstruktion mit Pulverbeschichtung

        • Schutz vor unbefugter Nutzung abschließbar mit Profilzylinderschloss und Schließzustandsanzeige

        • Maximale Sicherheit durch Prüfung und Zulassungnach EN 14470-1(Typ 90)

        • Individuelle Einrichtung höhenverstellbare Schwerlast-Gitterrostböden und Bodenwanne

        Lieferung aller Schrankmodelle Frei Haus, ebenerdig, hinter die 1.verschließbare Türe, einsatzbereite Montage
        Lieferung Frei Verwendungsstelle auf Anfrage

        Sie planen ein größeres Projekt? UDO BÄR ist Ihr richtiger Partner!

        1. Beratung

        • Persönlicher Besuch unserer Fachberater Innen in Ihrem Unternehmen
        • Gemeinsame Abstimmung des Projektumfangs unter Berücksichtigung der örtlichen Gegebenheiten
        • Erste Vorstellung der Lösungsmöglichkeiten

        2. Planung

        • Erarbeitung des konkreten Umsetzungskonzeptes
        • Kontaktaufnahme mit den Behörden
        • Erstellung der Genehmigungs- und Projektunterlagen
        • Bewertung Ihrer Projektvorbereitung vor Ort und finale Abstimmung
        • Angebotsprozess und Auftragsvergabe

        3. Lieferung und Montage

        • Umfang und Terminierung gemäß Ihrer Planung in Abstimmung mit den Herstellern

        4. Inbetriebnahme

        Jetzt kann es losgehen. Zum Abschluss machen wir eine gemeinsame Projektabnahme und überzeugen uns davon, dass Sie zu 100 % zufrieden sind. Sollte etwas nicht so sein, wie vereinbart, finden wir selbstverständlich eine umgehende Lösung – das garantieren wir.
