Blume Förderanlagen Leichte Rollenbahn

Produktbeschreibung

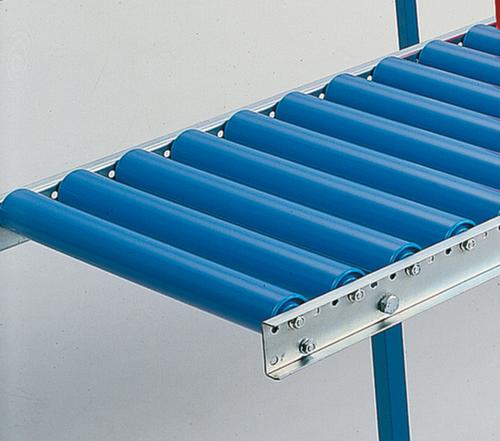

Leichte Rollenbahn - Einzelelement

Gerade

Zum Transport von Stückgütern durch Schwerkraft (Gefälle)
Die erforderliche Neigung, die, je nach Beschaffenheit und Gewicht des Fördergutes, ca. 2-5% beträgt, wird durch höhenverstellbare Stützen ermöglicht
Einfach und schnell aufzubauen
Individuell erweiterbar

Rahmen:

Aus verzinkten U-Stahlprofilen 20/70/20 x 2 mm
Mit eingeschraubten Quertraversen
Rahmenhöhe 70 mm
Gesamt-Bauhöhe 80 mm

Achsen und Rollen:

Durchsteckbare Achse Ø 8 mm in durchgehendem Distanzrohr Ø 10 mm
Fest mit dem Rahmen verschraubt, komplett verzinkt
Mit beidseitig dauergeschmierten, kugelgelagerten Rollen besetzt
Rollen aus blauem Kunststoffrohr Ø 50 x 2,8 mm

Bitte beachten Sie:

Das Fördergut muss einen formstabilen Unterboden besitzen, der jedoch auch Längsstege oder eine umlaufende Ringleiste aufweisen kann
Für einen reibungslosen Lauf sollte das Fördergut mindestens auf 3 Rollenachsen aufliegen
D.h. eine Mindestlänge bzw. einen Mindestdurchmesser von 75 mm sind erforderlich
600 mm Bahnbreite für max. 800 mm Fördergut

Zubehör (bitte separat bestellen):

Endanschlag
Seitliche Führung (ab 2 m Förderhöhe vorgeschrieben)
Doppelstützen zur festen Montage
Dreibeinstütze für ortsflexible Aufstellung

Planungshilfe:

Fördergutbreite - Bahnbreite

Die größte Breite des Fördergutes bestimmt die Bahnbreite
Die Bauform gestattet einen reibungslosen Lauf auch bei seitlichem Überstand des Fördergutes von je 100 mm
Empfehlenswert ist, die Bahnbreite nicht kleiner zu wählen als die Breite des Fördergutes
Kleinste Breite des Fördergutes 200 mm

Fördergutlänge - Achsabstand

Die kleinste Länge des Fördergutes bestimmt den Achsabstand
Das Fördergut sollte jederzeit mindestens auf 3 Rollenachsen aufliegen
Kleinste Fördergutlänge : 3 = erforderlicher Achsabstand
Max. Fördergutlänge in Kurven 1000 mm, auf Geraden beliebig

Fördergutgewicht - Stützenabstand

Das Gewicht des Fördergutes bestimmt den Stützenabstand und somit die Anzahl der Stützen
Der Stützenabstand sollte 2 m nicht überschreiten
Statische Traglast bis 200 kg (Stahlröllchen) pro Meter Bahnlänge bei 1 m Stützenabstand
