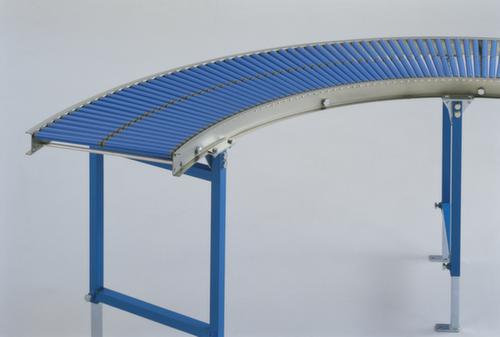

Blume Förderanlagen Kurve für Rollenbahn

Kleinrollenbahn - Einzelelement

• Zum Transport von kleinen Stückgütern durch Schwerkraft (Gefälle)
• Die erforderliche Neigung, die, je nach Beschaffenheit und Gewicht des Fördergutes, ca. 2-5% beträgt, wird durch höhenverstellbare Stützen ermöglicht
• Für Traglast bis 55 kg pro Meter Bahnlänge
• Einfach und schnell aufzubauen
• Individuell erweiterbar

Rahmen:

• Aus verzinkten U-Stahlprofilen 20/70/20 x 2 mm
• Mit eingeschraubten Quertraversen
• Rahmenhöhe 70 mm
• Gesamt-Bauhöhe 80 mm
• Kurven mit Innenradius 800 mm

• Achsen aus verzinktem Stahl mit beidseitig dauergeschmierten, kugelgelagerten Rollen besetzt
• Rollen aus blauem Kunststoffrohr Ø 20 x 1,5 mm mit Federachse Ø 6 mm

Bitte beachten Sie:

• Das Fördergut muss einen formstabilen Unterboden besitzen, der jedoch auch Längsstege oder eine umlaufende Ringleiste aufweisen kann
• Für einen reibungslosen Lauf sollte das Fördergut mindestens auf 3 Rollenachsen aufliegen
• D.h. eine Mindestlänge bzw. einen Mindestdurchmesser von 75 mm sind erforderlich

Zubehör (bitte separat bestellen):

• Endanschlag
• Seitliche Führung (ab 2 m Förderhöhe vorgeschrieben)
• Doppelstützen zur festen Montage
• Dreibeinstütze für ortsflexible Aufstellung

• Die größte Breite des Fördergutes bestimmt die Bahnbreite
• Die Bauform gestattet einen reibungslosen Lauf auch bei geringem seitlichem Überstand des Fördergutes
• Empfehlenswert ist, die Bahnbreite nicht kleiner zu wählen als die Breite des Fördergutes

• Die kleinste Länge des Fördergutes bestimmt den Achsabstand
• Das Fördergut sollte jederzeit mindestens auf 3 Rollen aufliegen
• Kleinste Fördergutlänge : 3 = erforderlicher Achsabstand
• Max. Fördergutlänge in Kurven 1000 mm, auf Geraden beliebig

• Das Gewicht des Fördergutes bestimmt den Stützenabstand und somit die Anzahl der Stützen
• Der Stützenabstand sollte nach Möglichkeit 2 m nicht überschreiten
• Statische Traglast bis 55 kg (Stahlrollen) pro Meter Bahnlänge bei 1 m Stützenabstand
